ZHC926X-5KW 主備機切換一體機

產品概述

ZHC926X-5KW主備機切換一體機是專為廣播電視發射臺“1+1”主備切換系統設計的、用于控制調頻或電視主備發射機手動/自動切換的專用設備；與傳統的主備切換設備或系統相比較，本機采用5.3吋觸摸屏設計，具有內置同軸開關，無需發射機通訊協議，體積小，安裝方便，人機界面友好的優點，本機在不更改設備接線的情況下，主備發射機可自由設定進行互換。

自動切換模式下，一體機自動檢測主備發射機（用戶自由設定）的工作狀態，當主機輸出功率低至預先設定的功率切換閾值（以下簡稱“切換閾值”）時，一體機將控制內置的同軸開關和兩臺發射機的電源，自動切換到備發射機工作以實現不間斷播出。

手動切換模式下，可通過觸摸屏操作，選擇任何一臺發射機工作，完成同軸開關和發射機電源的切換控制。

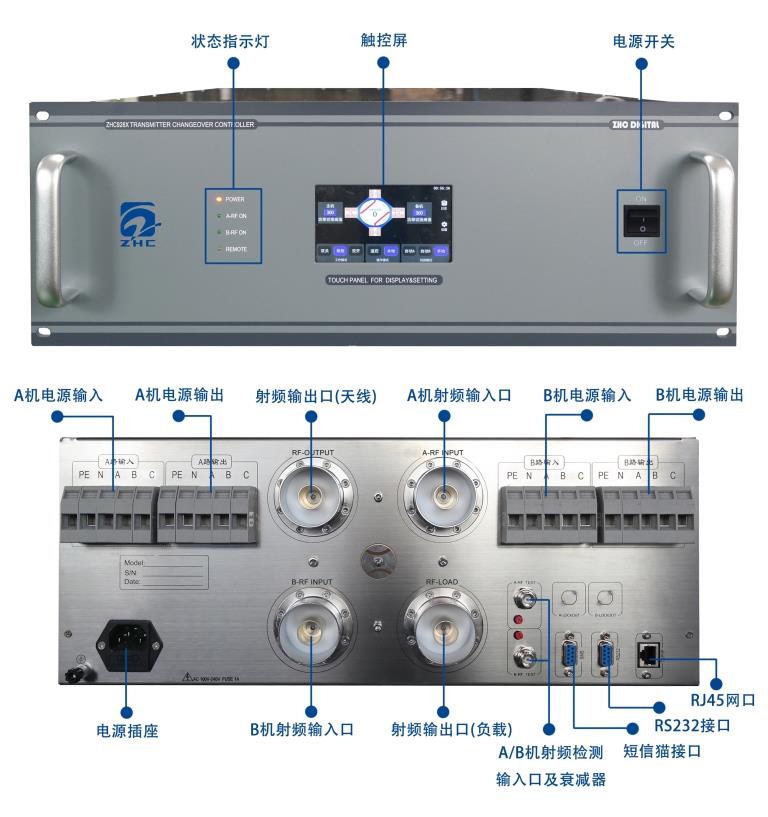

ZHC926X-5KW前后面板圖

技術特點

l?切換閾值由用戶自行標定

l?主備發射機可自由設定進行互換（不更改設備接線）

l?5.3吋觸摸屏實時顯示及操作，界面友好

l?內置同軸開關，安裝方便

l?斷電保持發射機工作狀態

l?通過遠程接口可實現遠程監控

l?采用高速MCU處理器控制，性能穩定可靠

l?功率等級：5KW（Φ40接口，發射機380V供電）

l?射頻檢測范圍大，無需發射機通訊協議，適用任何品牌發射機

?

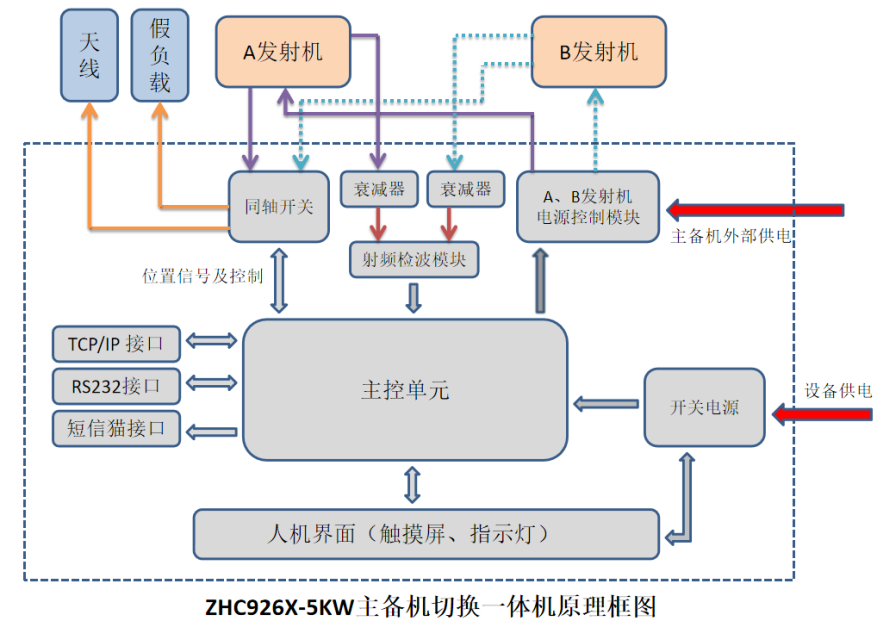

工作原理框圖

? ? ? ? ? ? ? ? ??

主要技術參數

電氣參數表

?

物理特性表

?
